Montage Marley Falttür President
Schritt 1 von 43: Sortieren Sie vor der Montage die Bestandteile der Falttür gemäß beiliegender Montageanleitung.
Schritt 2 von 43: Verschaffen Sie sich dann einen Überblick über das Zubehör und ordnen Sie die Schrauben entsprechend zu.
Schritt 3 von 43: Das Schloss setzt sich aus den abgebildeten Einzelteilen zusammen.
Schritt 4 von 43: Nun wird die Breite der Türöffnung gemessen.
Schritt 5 von 43: Anschließend messen Sie die Höhe der Türöffnung aus.
Schritt 6 von 43: übertragen Sie bitte das Breitenmaß in Feld 3 und das Höhenmaß in Feld Nr. 3, 5 und 7 der Montageanleitung. Danach wird in Feld 5 das Maß für die seitlichen Schienen und in Feld 8 das Maß für die Lamellen errechnet.
Schritt 7 von 43: Nun wird eine senkrechte Linie dort angezeichnet, wo die Tür montiert werden soll.
Schritt 8 von 43: Legen Sie bitte die Position der Befestigungsclipse fest.
Schritt 9 von 43: Zeichnen Sie bitte auf der Linie die Abstände der Clipse gemäß Montageanleitung Bild 15 an.
Schritt 10 von 43: Bohren Sie bitte die Löcher für die Clipse ...
Schritt 11 von 43: ... und schrauben Sie die Clipse auf die Wand oder Zarge.
Schritt 12 von 43: Sägen Sie die Schienen und Lamellen nach den eingetragenen Maßen aus der Montageanleitung.
Schritt 13 von 43: Nun können Sie mit dem Zusammenschieben der einzelnen Gelenkleisten ...
Schritt 14 von 43: ... und Lamellen beginnen.
Schritt 15 von 43: Alle Gelenkleisten werden oben und unten mit Schrauben gesichert ...
Schritt 16 von 43: ... ebenso der Anfangsgleiter ...
Schritt 17 von 43: und der Endgleiter aufgeschraubt.
Schritt 18 von 43: Die unteren Abschlüsse an den Lamellen werden ...
Schritt 19 von 43: ...mit doppelseitigen Klebeband
Schritt 20 von 43: ...angebracht und aufgeklebt
Schritt 21 von 43: ...und kurz angedrückt.

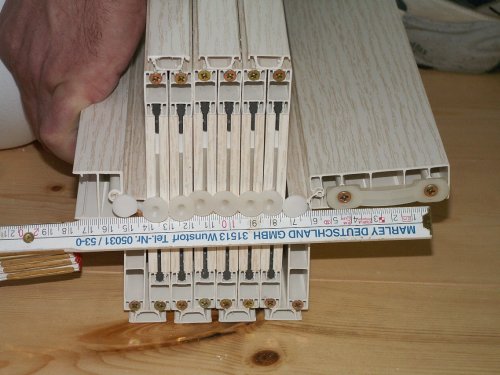

Schritt 22 von 43: Prüfung der Gleiter und der Lamellenmontage. Ermitteln Sie das Maß für die Montage des Stoppers am Türpaket und addieren Sie zu diesem 2 cm (s. Bild 9 der Montageanleitung).
Schritt 23 von 43: Das errechnete Maß wird auf der Gleitschiene angezeichnet.

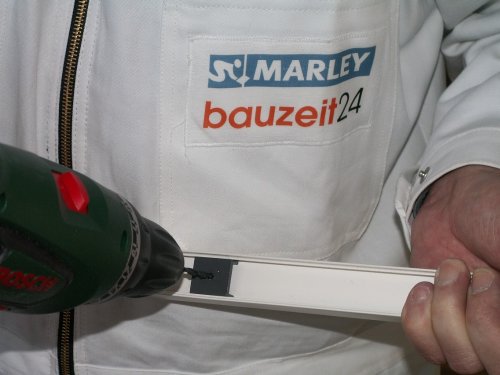

Schritt 24 von 43: Schieben Sie bitte einen Clip als Bohrschablone in die Schiene und bohren Sie an der markierten Stelle ein Loch mit einem 4 mm Bohrer. Der Clip wird entfernt und das Loch auf 6 mm Durchmesser aufgebohrt.
Schritt 25 von 43: Schieben Sie einen Clip als Bohrschablone in die Schiene und bohren Sie an der markierten Stelle ein Loch mit einem 4 mm Bohrer. Infolge bitte den Clip entfernen und das Loch auf 6 mm Durchmesser aufbohren.
Schritt 26 von 43: Danach Stopper, Feder und einen Clip zur Sicherung montieren.
Schritt 27 von 43: Jetzt bitte alle Gleiter mit ausreichend Gleitmittel einstreichen ...
Schritt 28 von 43:... und infolge die Gleitschiene auf die Gleiter auffädeln.
Schritt 29 von 43: Ermitteln Sie das Maß
Schritt 30 von 43: Das errechnete Maß wird in der Anschlagschiene angezeichnet.
Schritt 31 von 43: Nun wird ein Clip als Bohrschablone in die Schiene geschoben und das Loch mit einem 4 mm Bohrer gebohrt. Entfernen Sie den Clip und bohren Sie das Loch bitte auf 8 mm Durchmesser auf.
Schritt 32 von 43: Drücken Sie bitte jetzt den Schließdorn von der Rückseite in das Loch.
Schritt 33 von 43: Das Schloss wird nun in die Ausfräsung des Schlossprofiles geschoben.
Schritt 34 von 43: Das Schloss bitte mit 2 Schrauben sichern.
Schritt 35 von 43: Jetzt bitte den Vierkantdorn in das Schloss führen ...
Schritt 36 von 43:... und die Schlossplatten von beiden Seiten andrücken.

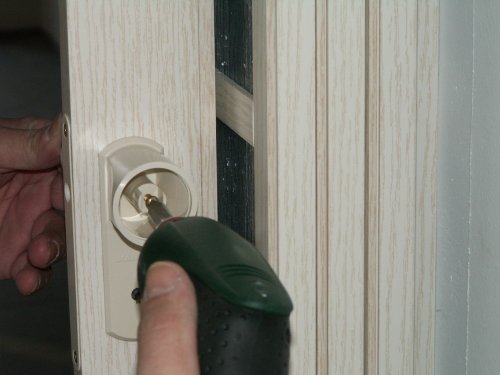

Schritt 37 von 43: Jetzt bitte den Drehknauf aufschieben und von jeder Seite mit einer Schraube sichern.
Schritt 38 von 43: Anschließend bitte die Knaufabdeckung aufdrücken.
Schritt 39 von 43: Drücken Sie bitte zuerst die obere Gleitschiene mit der bereits eingehängten Tür, in die Clipse. Wenn die Türe gerade hängt, bitte in die seiltiche Schiene eindrücken. Infolge bitte die Anschlagschiene für das Schlossprofil auf die Clipse drücken.
Schritt 40 von 43: Bitte zeichnen Sie die Abstände für die Clipse der Blende an ...
Schritt 41 von 43:... nun können Sie Clipse montieren.
Schritt 42 von 43: Drücken Sie bitte nun die Blende auf die montierten Clipse.
Schritt 43 von 43: Fertig
